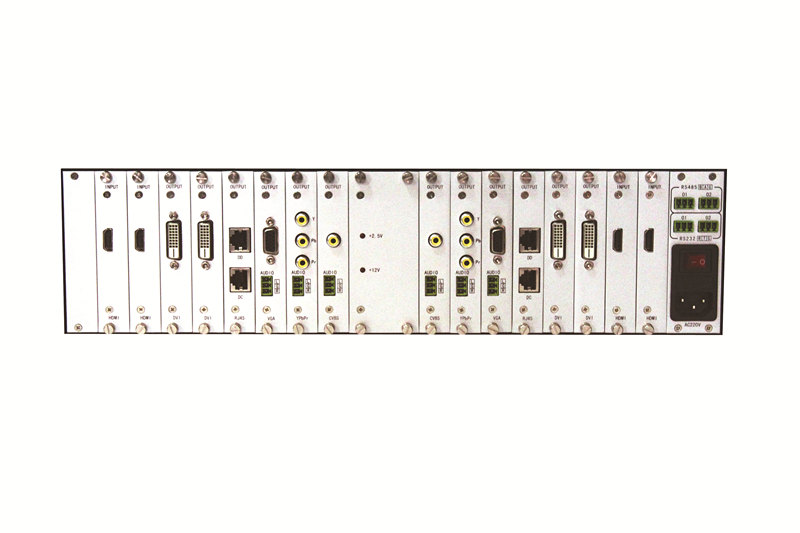

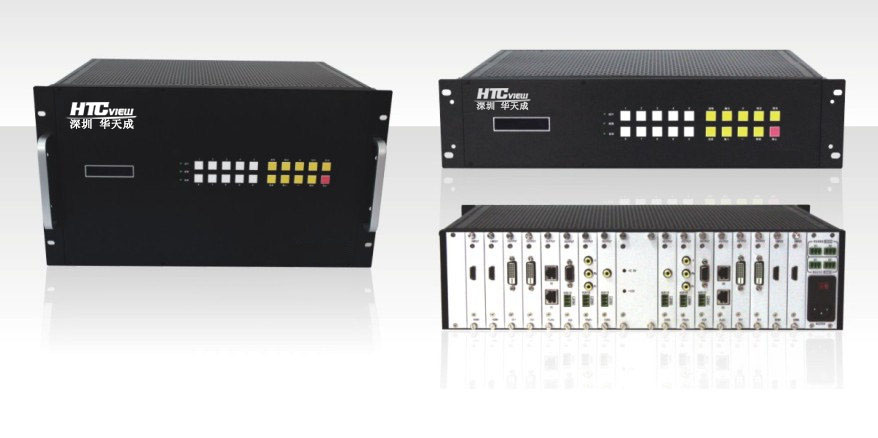

高清混合矩阵简介
华天成高清混合矩阵切换系统是一款高性能的高清视频信号交换系统，该系统将高清视频信号切换控制、各类视频格式转换、传输以及网络远程管理等功能融合为一体，不但实现了模拟信号，数字信号的高清转换和路由功能，而且可以对视频信号进行补偿，修正，驱动等功能。
系统采用模块化设计、插板式结构、电源主板、MCU控制板、各种IO输入输出板卡均支持带点热拔插，易于维护、方便升级。网络化管理实现了远程软件升级、远程控制、远程操控等功能。具有RJ45、RS232和RS485控制接口。主要用于可视指挥调度、电视台、高级会议室、控制室、监控室等。随着技术进步，高清视频应用越来越广泛，标清、高清视频信号的视频格式多种多样，该设备为需要进行高清数字音视频切换、管理、控制的专业工程提供了一个独特的解决方案。
高清矩阵功能
- 模块化设计，插卡式结构，所有板卡支持热插拔，设备容量： 4×4——128×128；
-
- 输入：VGA、DVI、YPbPr、CVBS、HDMI、HD-SDI、光纤LC、网线 八种格式的信号；输出：VGA、DVI、YPbPr、CVBS、HDMI、HD-SDI、光纤LC、网线 八种格式的信号；
-
- 输入输出分辨率最大支持1920*1440，向下兼容1080P、720P信号等其他分辨率；
-
- 可以将任意格式和分辨率的输入信号，统一为同一种分辨率的各种格式信号切换输出；
-
- 支持输出信号字符叠加及拼接功能（选配）；
-
- 支持信号格式转换，支持倍频倍线转换功能，支持无缝切换；
-
- 支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入；
-
- 具有掉电记忆功能带有断电现场保护；
-
- 双电源热备用，强制风冷，确保系统稳定运行；
-
- 拥有中文图形化控制软件可通过RJ45网络和RS232进行电脑远程控制，支持中控控制，支持多通道同时切换，地址设置等功能；
高清混合矩阵参数
带宽：4.25Gbps
增益：0dB
位时钟抖动：<0.15Tbit
位上升时间：<0.3Tbit（20%--80%）
位下降时间：<0.3Tbit（20%--80%）
最大传输延时：5nS
切换速度：200ns（最长时间）
视频输入输出信号类型： VGA、DVI、YPbPr、CVBS、HDMI、HD-SDI、光纤LC、网线
HD-SDI：SMTPE-292M，75欧BNC；支持分辨率： 1920*1440@60Hz，兼容分辨率800*600、1024*768、1280*720、1280*768、1280*8001280*1024、1360*768、1366*768、1400*1050、1440*900、1600*1200、1680*1050、1920*1080、1920*1440
HDMI： HDMI 1.3a， 信号电平 T.M.D.S. 2.9V/3.3V；支持分辨率: 1920*1080p@Hz，兼容分辨率800*600、1024*768、1280*720、1280*768、1280*8001280*10241360*768、1366*768、1400*1050、1440*900、1600*1200、1680*1050、1920*1080、1920*1440
DVI：DVI24+5 信号类型 DVI1.0规范中的DVI-D；全数字T. M. D. S. 信号, 信号电T.M.D.S.2.9V/3.3V支持分辨率: 1920*1080p@60Hz，兼容分辨率800*600、1024*768、1280*720、1280*768、1280*800、1280*1024、1360*7681366*768、1400*1050、1440*900、1600*1200、1680*1050、1920*1080、1920*1440
复合视频CVBS： 150MHz（BNC）支持分辨率: NTSC、PAL；480i、567i
YPbPr： 3BNC 色差，支持分辨率: 480i、480p、576i、576p、720p@50 Hz、720p@60Hz、1080i@50Hz;1080i@60Hz;1080p@50Hz;1080p@60Hz
VGA： DB-15，15针母头；支持分辨率: 800*600、1024*768、1280*720、1280*768、1280*800、1280*960、1280*1024、1360*768、1400*1050、1440*900、1600*1200、1680*1050、1920*1080、1920*14401080i@60Hz; 1080p@50Hz;1080p@60Hz
控制信号
控制： 10/100 Base-T 以太网和RS-232 ；
控制软件： 综合管理软件；
一般规格
电源： 100VAC —— 240VAC, 50/60 Hz, 冗余电源 ；
功率： 110-220VAC，50-60Hz，30W---400W ；
机架安装： 标准3-24U ；
防震等级： 纸箱中ISTA/NSTA 1A
防震等级： 纸箱中ISTA / NSTA 1A
平均故障间隔时间：（MTBF）30000小时
高清混合矩阵应用

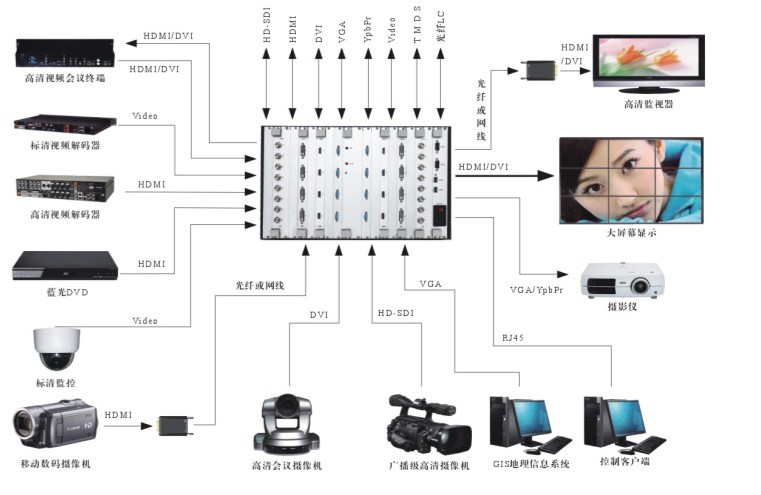

高清混合矩阵拓扑图
应用场合
高清SDI视频矩阵适用于安防监控、石油、化工、航空航天、海关、机场、港口码头、水利、电力、人防、监狱、博物馆、展览馆、
森林防火、边防哨所、部队、监狱、银行、平安城市。
广电级别：电视台演播、广播电视、体育转播、高清直播、高清录播
交通行业：高速公路智能交通、公安交警、指挥中心、指挥调度系统、地铁/轨道交通、PIS系统、特种车辆改装
公检法：法院/法庭、视频会议、数字审讯、录播系统
医疗行业：机器视觉、生物医学、电视电话会议、网络教学播出
多媒体：大屏显示/大屏展示、拼接屏
